La recommandation R406

Qu'est ce que la recommandation R 406?

Cette recommandation est pour la prévention du risque des renversement des grues à tour sous l'effet du vent.


Pour qui s'applique t-elle et pour quelles grues?

Elle s'applique à tous ceux qui utilisent une GMA ou GME conduite du sol ou de la cabine même à titre secondaire ou occasionnel .

Cette recommandation s'applique pour tous ceux qui utilise même à titre secondaire ou occasionnel des GMA ou GME conduites du sol ou de la cabine.

Cette recommandation s'applique pour tous ceux qui utilisent même à titre secondaire ou occasionnel des grues à tour GMA ou GME conduites à partir du sol ou de la cabine.


A quoi sert cette recommandation?

Elle indique quelles sont les mesures de prévention à mettre en oeuvre pour assurer la stabilité des grues soumises à l'effet du vent.


Comment une grue peut elle tomber ?

La chute d'une grue peut être due par:

  • des rafales de vent,
  • les effets de sites (immeubles, montagne)
  • l'avancement du chantier en hauteur,
  • la qualité de l'installation (assise, terrain),
  • l'implantation des grues (distances entre grues),
  • la girouette qui n'a pas été mise,
  • une mauvaise utilisation (ballant, tirage oblique).

Que faut-il faire pour bien utiliser une grue?

L'utilisateur doit tenir compte des conditions météorologiques de l'endroit où la grue doit être montée.

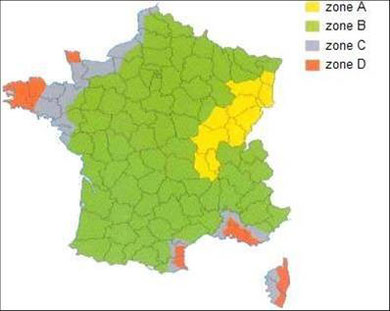

La France est parcourue par des vents venants de différentes directions et de force plus ou moins importante. Des statistiques ont révélées que certaines régions sont plus exposées au vent que d'autres. Il a donc été établi une carte représentant 4 zones:

  • zone A et B: vents entre 16 et 150 km/h
  • zone C: vents entre 20 et 160 km/h
  • zone D: vents entre 27 et 185 km/h



En fonction de la zone d'implantation géographique et du type d'installation, le fabricant indique dans le manuel d'utilisation les instructions à suivre pour assurer la stabilité de la grue.

Il sera peut-être nécessaire:

  • d'augmenter la quantité de lests de base,
  • de faire un massif de scellement plus important,
  • de limiter la hauteur sous crochet.

Comment le grutier est-il informé sur la vitesse du vent?

L'anémomètre mesure en permanence la vitesse du vent et déclenche des alarmes quand il atteind un seuil limite.



Un anémomètre est constitué en 3 parties:

  • le capteur, petites cuillères actionnées par le vent, doit être fixé à l' endroit le plus exposé (le porte-flèche est l'endroit idéal). Il transmet la vitesse du vent au boîtier.
  • le boîtier fixé dans la cabine traite les information transmises par le capteur permettant au grutier de visualiser la vitesse du vent. Il emet un signal sonore à partir d'une certaine vitesse. Il est calibré pour déclencher à partir de 50 km/h (pré-alarme) puis à 72 km/h (alarme).
  • Le kit de signalisation relié au boîtier sera installé sur la grue de manière d'alerter le grutier et le personnel au sol par des signaux lumineux et sonores.
  1. orange clignotant = préalarme 50km/h
  2. rouge clignotant + sirène = alarme 72 km/h







Pour les petites GMA dépourvues d'anémomètre, il en existe quelques modèles de poche.


Que dit la recommandation sur l'utilisation des banches?

Les banches sont des outils très utilisées sur les chantiers de construction, leurs déplacements avec du vent sont toujours difficiles à cause de leurs prise au vent. Une banche métallique de 2,50m de largeur sur 2,60m de hauteur pèse environ 800 kg et présente donc une surface de 6,5m².



Pour pouvoir les déplacer sans risques, la recommandation R406 indique qu'il faudrait que la vitesse du vent se trouvant au niveau de la banche se situe entre 40 et 56 km/h suivant la capacité de la grue, à condition que les personnes soient aptes à la manoeuvrer, à la maintenir et à la mettre en place.


Vitesse maxi du vent de service autorisé

Ce tableau se trouve généralement dans le manuel d'utilisation du fabricant. Il indique avec quelle vitesse de vent il est possible de déplacer une charge en fonction de son poids et de sa surface.

Pour comprendre la signfication de ce tableau chaques zones ont été colorées:

  • en orange, les portées (distances du chariot en mètres)
  • en bleu,la capacité de levage de la grue en tonnes,
  • en jaune, les surfaces des charges en m² (mètre carré),
  • en vert, les vitesses de vent en km/h (kilomètre heure).

Utilisation du tableau des vitesses de vent

Pour utiliser ce tableau, il faut connaitre:

  1. le poids de la charge en tonnes,
  2. sa surface en m².

Si la surface d'une charge est égale ou inférieure à son poids, la vitesse du vent maxi pour la déplacer est de 72 km/h.

Exemple:

poids de la charge 4,00t pour une surface de 4 m²,

la vitesse maxi du vent de service autorisé est de 72 km/h.



---------------------



Si la surface est supérieure au poids de la charge, la vitesse du vent maxi pour la déplacer est indiqué sur le tableau.



Exemple:

poids de la charge 2,00t pour une surface de 6m², la vitesse maxi du vent de service autorisé est de 42 km/h.


Grue prise dans un vent tourbillonnant

Dans cette vidéo, la grue est en girouette mais les effets de site (vent tourbillonnant) entrainent la rotation de la flèche. Si la grue n'est pas équipée de collecteur, la destruction du câble d'alimentation est inévitable.


QCM



Cliquez sur le bouton pour acceder au questionnaire.


La recommandation de la CNAM

Télécharger l'integralité de la Recommandation R406 de la CNAM en cliquant sur le lien ci-dessous.

http://www.risquesprofessionnels.ameli.fr/media/R406.pdf
