Appellations des grues

Anciennes appellations des grues POTAIN

Anciennes gammes Potain

Les GME POTAIN des années 70/80 se faisaient en grande partie baptiser de la même manière.

Exemple: 427 D, 643 C,743 C...



Mais que veulent dire ces chiffres et ces lettres?



  D'abord il faut savoir que ces grues étaient classées par séries:



la série 20: 426C - 427C - 427M - 428G - 428F

la série 40: 643E - 645E - 646G - 647D - 743E - 745A

la série 60: 761A - 762A - 764E - 765D

la série 70/80: 875B - 879B - 982B





Prenons comme exemple la 764 E.

Le premier chiffre, le 7, est un code* de dimensions de flèche (base/hauteur).

Le deuxième chiffre, le 6, est un code* de dimensions de mât (côté/hauteur).

Le troisième chiffre, le 4, signifie que cette grue est la 4° de la gamme des 760.

La lettre E est l'indice de modification apporté à la machine.

Dans la 764 on trouvepar exemple: la 764B,et la 764E

  La différence entre la B et la E se situe au niveau de la longueur de flèche.

La B possède une flèche de 42m maxi, alors que la E peut en avoir une de 48m.



*voir le tableau plus bas.

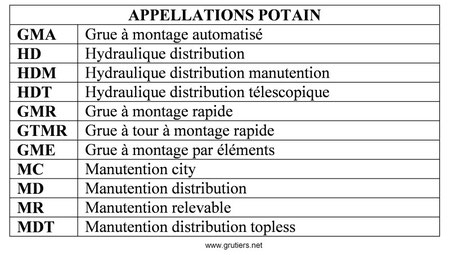

Appellations POTAIN d'aujourd'hui

Aujourd'hui les appellations des grues POTAIN ont totalement changées

Appellation du type:

  • H30/30C SM/DM

En théorie,la puissance en mètres/tonnes (m/t) d'une grue est le résultat d'une multiplication entre une distance (portée) et un poids (tonnes). Les constructeurs appelleront leurs grues avec le plus gros chiffre.



Exemple: si une grue relève à 30m une charge de 4t.

La puissance de la grue est: 30m X 4t = 120 m/t

Appellations Liebherr

TT=GMA à flèche et mâture télescopique 24TT.27TT.32TT.
K=GMA
MK=GMA sur porteur
LC+EC=GME à montage rapide
EC-H=GME equivalentes aux MD et MAXI-MD Potain
HC-L=GME à fleche relevable orientation du haut
HC-T=GME à fleche telescopique
HC-K=GME à fleche relevable articulée

A=GME à fleche relevable orientation du bas

Appellations des grues en Russie

Merci à Elina pour la traduction
Merci à Elina pour la traduction
