ELINGAGE

Les élingues sont des accessoires permettant le levage de charges diverses. Il existe de nombreuses élingues de formes et de natures différentes. Dans cette page, nous allons voir les principales élingues utilisées sur les chantiers et les incidences suivant les modes d'utilisations.


Quelle élingue choisir?

Pour pouvoir effectuer une manœuvre en toute sécurité, l'élingueur doit tenir compte:

  • du poids de la charge,
  • de la longueur de la charge,
  • de sa nature (forme,matière,...),
  • des caractéristiques des points d'élingage.
  • des apparaux de levage (chaines, palonnier, ...)

Il existe plusieurs familles d'élingues:

  • cordes
  • câbles
  • chaînes
  • synthétiques

Pour déterminer la CMU d'une élingue (Charge Maximale d'Utilisation), il faut prendre en compte:

  • le poids de la charge
  • la longueur de la charge
  • son mode d'élingage (noeud coulant, nombre de point d'accrochage,...)

Les élingues rondes sans fin

Ces élingues sont appelées aussi estropes. Elles sont fabriquées à partir de fibres synthétiques enfermées dans une gaine protectrice.

Leur CMU peut être identifiée par:

  • la couleur (voir le tableau plus bas)
  • le nombre de traits (1 trait par tonnes)
  • l'étiquette
  • l'imprimé.

Le mode d'élingage est la façon dont l'élingue est utilisée. La CMU indiquée sur l'élingue est donnée lorsqu'elle est utilisée droite (verticale).

En fonction du mode d'élingage, un coefficient sera appliqué à la CMU pour connaitre le poids maximal qu'il est permis de lever.



Exemple:



une charge doit être levée avec une élingue verte (CMU 2000 kg) en réalisant l'élingage  en nœud coulant, le poids de la charge ne devra pas excéder:

CMU      X  coefficient = poids

2000 kg X 0,8 = 1600 kg



Test de rupture d'une élingue


Mise au rebus des élingues

Cliquez sur les photos pour agrandir.

Elingue ronde sans fin dont l'enveloppe déchirée laissant apparaitre les fibres synthétiques.

Celle ci sera donc à détruire et à jeter.

Crochet cassé suite à une utilsation par traction latérale.

Pas réparable, le remplacer par un crochet neuf.

Crochet ouvert lorsque la charge repose sur le bec (la pointe).

A remplacer.

Crochet tordu par une mauvaise utilisation.

Ne pas redresser mais le remplacer par un crochet neuf.


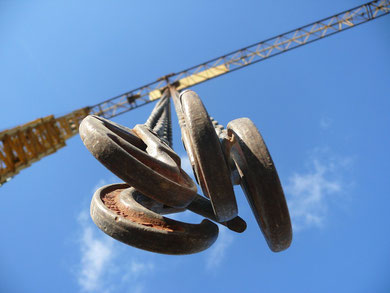

Les élingues chaînes.

Les élingues chaînes, plus résistantes que les élingues textiles sont en général munies de crochets à leur extrémité. On en trouve de différentes longueurs et d'un nombre de brins simple ou multiple.

Des crochets se trouvants sur la partie supérieure permettent de régler la longueur de la chaîne en fonction des charges à soulever (pose des escaliers par exemple)

Le coefficient de sécurité des chaine est de 5.



Incidence de l'angle des élingues sur la CMU

Les élingues subissent de plus en plus d' efforts lorsque l'angle formé est de plus en plus important.

Plus l'angle est grand, plus le risque de rupture augmente.

Dans l'exemple ci dessous, l'élingue a une CMU de 1000kg.

Pour effectuer le levage de la charge en toute sécurité il y a lieu de tenir compte de l'angle formé par les élingues.

On peux constater qu'avec un angle de 60° le poids de la charge ne peut pas être supérieur à 870 kg, avec 90°: 700kg et avec un angle de 120° le poids à soulever n'est plus qu'à 500kg.

Pour effectuer le calcul il suffit de prendre la CMU de l'élingue et de diviser par le coeficient correspondant à l'angle formé par celles ci.

60°= 1,15 . (Les élingues travaillent à 87%)

90°= 1,42. (Les élingues travaillent à 70%)

120°= 2. (Les élingues travaillent à 50%)


Dans le tableau ci dessous, le fabricant indique les charges maximales en tonnes. Ces valeurs peuvent se trouver sur les plaques de CMU des élingues. Elles indiques les angles qui se trouvent à la verticale du point d'accrochage.

Ces 2 valeurs sont 0 à 45° et 45° à 60°.


Utilisation

Les chaînes de levage ne doivent pas être utilisées en nœud coulant au risque de déformer les maillons ou le crochet et risquent de glisser surtout sur des pièces métalliques.

Il est préférable de mettre des estropes (sangles) sur le colis à transporter et de les accrocher aux extrémités des chaines.



Les contrôles.

Les élingues chaines, comme tous les accessoires de levage, sont contrôlés tous les ans.

Il sera recherché la moindre déformation sur les maillons en prenant quelques mesures afin de déceler un éventuel allongement.

Si celle ci présente un défaut, elle sera systématiquement retirée du service et mise au rebus (jetée).


Documentation

Les documentations qui sont proposées ci dessous proviennent de l'INRS.

Télécharger
Mémento de l'élingueur
ed6178.pdf
Document Adobe Acrobat 5.7 MB
